[45nmCPU何时能够使用]

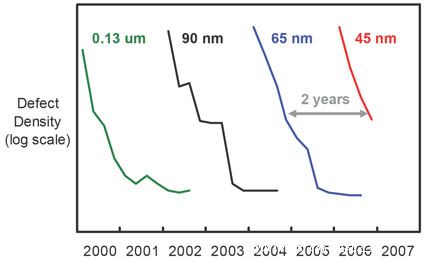

从这张Intel CPU不同工艺产品随时间的缺陷密度对数图中可以发现，按照计划45nm成品率提升将非常迅速，甚至要好于65nm产品，相信45nm的进程还是会非常顺利的。
今年下半年，美国俄勒冈州Hillsboro的D1D工厂会率先投入45nm Penryn的生产，亚利桑那州Chandler的Fab 32在数周内跟进，然后是投资40多亿美元的以色列耶路撒冷的Fab 28。
[Intel三座45nm工厂]

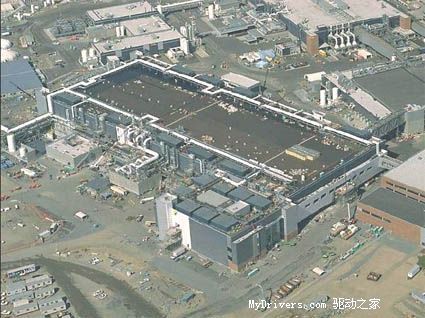

美国俄勒冈州Hillsboro的D1D工厂
俄勒冈州Hillsboro的D1D是最早采用Intel 65nm制造工艺的工厂。这座晶圆厂也是当初研发此套制程的地点。D1D拥有面积达176,000平方英呎的独立无尘室， 约等于3.5座足球场。

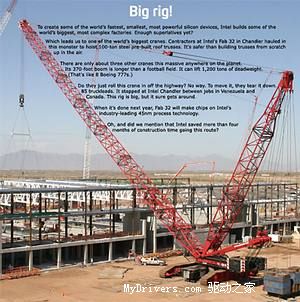

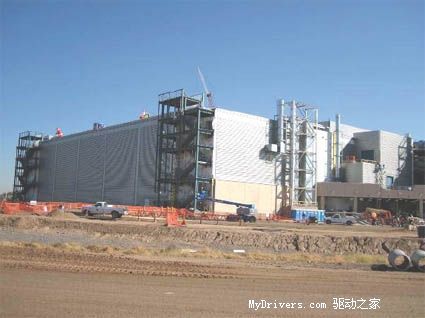

亚利桑那州Fab32工厂
美国亚利桑那州Chandler市300mm晶圆的微处理器工厂Fab32。将生产最先进制程的微处理器。初期投资30亿美元，计划2007年下半年投产。Fab32是英特尔第6个支援300mm晶圆的工厂。工厂占地面积约为9.3万m2，其中，无尘车间的面积将达到1.7万m2。
以色列耶路撒冷Fab 28工厂
正在建设中的新厂Fab28将会是世界上最大的CPU工厂，包含四座建筑，其中一座的面积就超过原本Intel在Kiryat Gat的工厂Fab 18。Fab 28的生产区面积20000平方米（Fab 18 10000m2），并且在未来有扩大50%的能力。Fab 28从建成开始就将采用45nm制程生产，并且会随技术进步继续升级。工厂总投资将达到34亿美元，仅建筑工程就耗资11亿。工程将分8个阶段进行，08年3月投产，到2009年6月实现100%产能：每月7500片300mm晶圆。

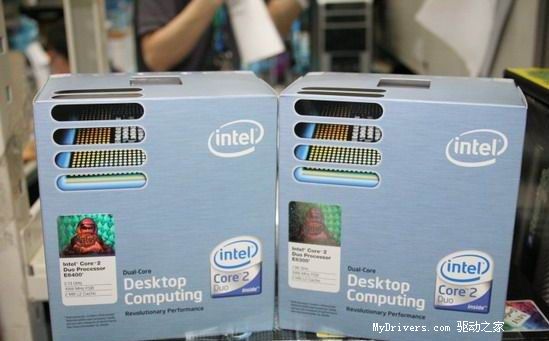

如果Intel一切计划顺利，08年中期市场上销售的45nm处理器就如现在65nm产品一样普遍了。
|
