技嘉推出的这款3D1虽然只是采用了一块PCB板，但是却实现了SLI的效果。许多资深的玩家不禁要问，此SLI是不是同VOODOO2的SLI有异曲同工之处呢？要解答这个问题，我们首先应当认识到什么是SLI。SLI是Scalable Link Interface Multi-GPU（交错互连多显示核心）的简写，是一种通过多GPU并行运作获得近乎翻倍性能提升的技术。直观一点说，SLI其实就是图形卡的并行操作。何为并行操作呢？就是通过两枚处理器或两个独立的CPU核心并行运作，达到大幅度提升系统效能的效果。我们首先还要来了解一下它们的工作原理。这就要从SLI的鼻祖，昔日的显卡王者——VOODOO2 SLI谈起。
昔日霸主——VOODOO2 SLI

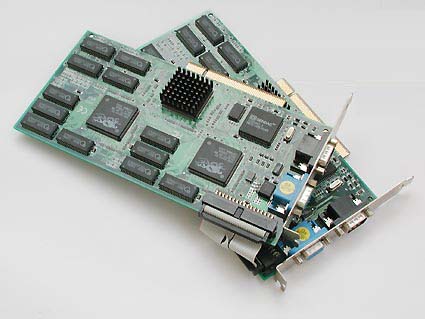

PCI时代的性能之王——VOODOO2 SLI，细心的读者会看到两块显卡通过数据排线互连

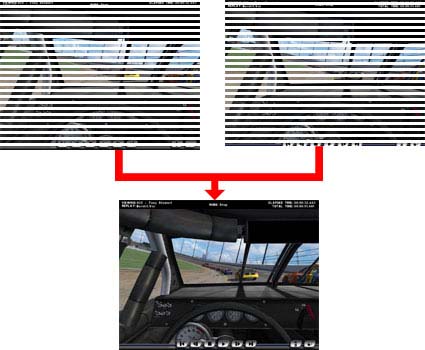

提到VOODOO2 SLI，大家可能还会对这款6年前发售的产品记忆犹新。VOODOO2 SLI诞生于PCI末期时代。VODOO2 SLI的全称是Scan Line Interleave（扫描线叠加显示），是采用将画面按照奇偶线进行分离，交给两块显卡一起完成，最后再把两块显卡的画面拼到一起的工作方式。
VOODOO2 SLI不久之后，由于种种原因，VOODOO2的开发商3DFX公司被NVIDIA（后文简称NV）公司收购，而VOODOO这个品牌以及VOODOO2 SLI产品也随着PCI显卡时代的结束一并被人遗忘。
不过，近年来，随着ATi与NV在显卡领域不断地进行搏杀。终于在去年，显卡大鳄、曾经收购3DFX公司的NV宣布，他们将推出支持SLI技术的显卡，也就是我们所熟悉的6600GT、6800GT等多款产品。
性能至上——NVIDIA SLI
NV的SLI是建立在PCI-E基础上的。PCI Express的物理传输层主要由Lane以及Link组成，Link由2个或以上的Lane组成，Lane由两条单项传输的线路构成，实现接收和发送的同时执行。在PCI Express规格中，以一个Lane信道实现的通信称为X1 Link，PCI Express X1则表明有1组Link。

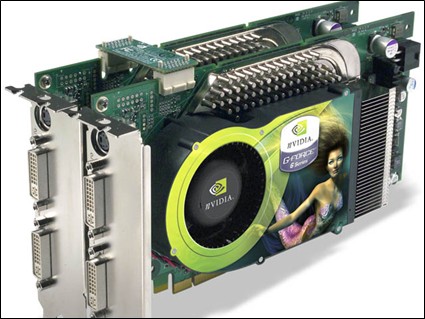

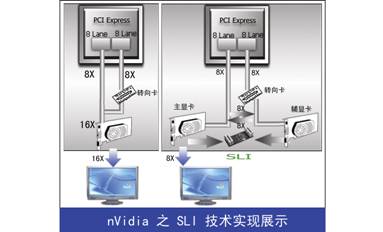

NV的SLI全称是Scalable Link Interface，强调其可升级性，和当初的Voodoo2的Scan Line Interleave侧重于技术原理的命名方式是不一样的。该技术是在一块支持双PCI Express X16的主板上使用两块同规格的PCI Express版的GeForce 6800U或GeForce 6800 GT或是6600GT显卡，然后再使用一个小小的U型PCB电路板连接器MIO，利用两块显卡上方的一组金手指连接在一起的。

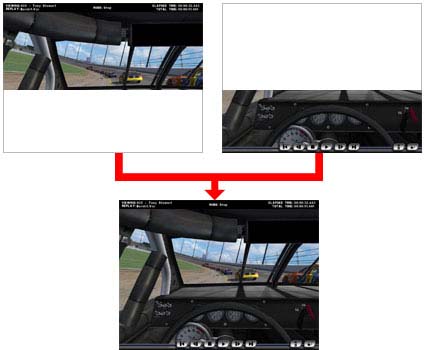

表面上来看，NV的SLI实现方式似乎同VOODOO2 SLI一样，都是两块卡相连接工作，不同的只是VOODOO2 SLI基于PCI总线，使用数据排线进行两块显卡互连；而NV的SLI则是基于PCI Express，而显卡之间的连接不再是数据排线而是PCB连接器。有些读者可能会认为这是NV在购买VOODOO之后使用了它们之前的这项技术。其实不然，NV的SLI并非像VOODOO2 SLI那样将画面按照奇偶线进行分离，而是将画面分为上下两部分区域，一块显卡负责渲染上半部的区域，而另一块显卡则负责渲染下半部的区域，通过动态计算完成画面渲染后，再拼接在一起然后输出，数据分两部分来进行，原始数据从PCI Express 通道进行传输，控制指令和其他的一些指令从PCB卡传送。当其中一块画面区域的图形较另一块区域复杂时，负载平衡软件将用来确保工作量被平均分配到这两张卡上。
单从MIO接口分析也能看出VOODOO2 SLI同NV SLI的不同之处。MIO其实是一个High Speed Digital Interface（高速数字接口），是进行数字信号的传输。这同Voodoo2 SLI用一个数据线连接两块Voodoo2，通过VGA线在内部分配模拟信号是完全不同的。此外，从用途上来看，MIO能够提供一条非总线类信息传输通道，对于降低PCI-E总线内控制和校验信号的传输，从而提高PCI-E的总线有效传输速率起到了积极的意义。
在部分游戏，比如赛车(RAC)或是第一人称射击（FPS）游戏中，画面的上半部分多为静态场景，而画面下半部分需要处理的数据量则多一些，也更加复杂一些。此时两块显卡的负责的上下两部分画面区域可能为7：3或8：2。
不甘寂寞——威盛Dual GFX
正当NV的SLI在火热地推广的时候，威盛公司也站出来，宣布了自己的SLI技术——Dual GFX。

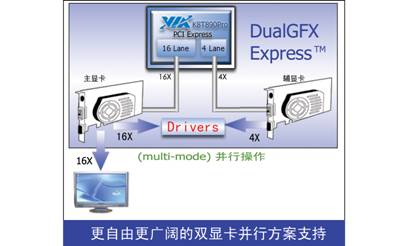

同NV的SLI不同，威盛并没有采用两个相同的8Lanes（PCI－E的每个通道被称为Lane）的PCI-E通道，而是采用了独特的16Lanes＋4Lanes的设计。Dual GFX在配合NV的显卡实现SLI时，是运行在PCI—Express 4X的结构下。而Intel即将对SLI的支持也将采用此方式实现，实际上也就是双4X方式。由于PCI Express相比AGP 8X已经大大提升了传输带宽，实际上在4X和8X下玩游戏时，数据传输都非常流畅，并不会堵塞，也就不会有任何显示托慢的问题，这种结构现在已经足够应付现在的的图形处理了。因此目前来看，NV的双8X方式同威盛的双4X模式相比，并未有多大的效能提升。
SLI技术最完美的实现架构是双16X，不过目前所有的芯片组都无法达到最完美的双16X。而VIA的Dual GFX Express即将通过驱动程序，以更为简单实用的方式实现SLI，更侧重于实用以及方便，这将有效减小用户的投资。
我们此次要介绍的技嘉3D1是基于NV的SLI方式，因此，大家还是应当主要对NV的SLI实现方式加以了解，限于篇幅，我们就不具体介绍了。详细的内容请大家参阅我们驱动之家去年推出的《顶级性能--nVIDIA SLI multi-GPU技术探秘》 一文，相信在您阅读之后定会对当前的SLI技术有着更为全面的了解。
介绍了这么多SLI技术，下面我们再来看看多核心显卡，看看它们同我们此次的主角3D1在本质上有什么不同。
