[b] [定位高端----i925X Alderwood特性介绍] [/b] Intel最新发布了i915/925芯片组，这两款芯片组的登场，象征着这十年以来个人计算机平台的最大的架构转换：从Socket T的CPU插座到全新DDR2内存技术，从High Definition Audio音频技术到ICH6W无线南桥，都给人们描绘了一个美好的未来计算机规划，尤其是革命性的PCI Express总线的引入更是将取代使用超过10年的PCI总线规格，解决困扰现今PC架构已久的带宽问题，将计算机技术带入了一个新的纪元。现在我们就来看看i915/925芯片组的技术、体系和规划，并通过测试了解一下它们真正的实力。

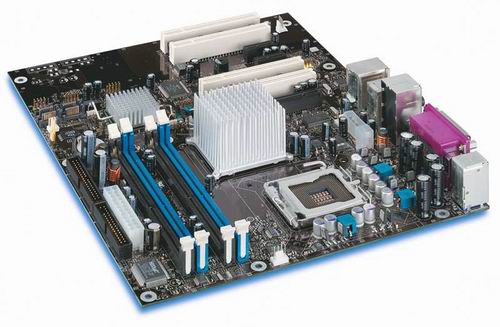

INTEL925XGV主板

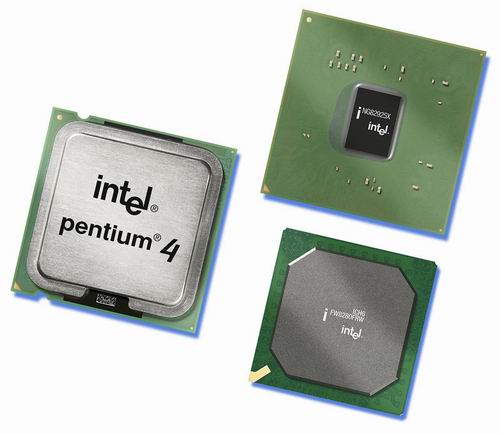

i925X MCH相当于传统意义上的北桥，开发代号：Alderwood，它定位于高端，是针对发烧友和个人工作站的，INTEL计划用其来代替875P。这次将要发布i925X仅支持800 MHz前端总线，今年还要发布一款i925XE，将支持1066 MHz前端总线的CPU。i925X支持这次开发的所有新技术： LGA775封装的CPU、DDR2内存、PCI Express总线、HDAudio音频技术、无线南桥、Matrix RAID等。而且为了表明i925X的高端定位，INTEL人为的减少了它的向下兼容性，比如在CPU支持上不再支持533 MHz前端总线，在内存支持上也不再兼容DDR内存，而必须使用DDR2内存。此外和875P一样，i925X也有一些自己独有的高端技术，来和主流芯片组进行区分。比如，i925X支持ECC内存校验，支持新的内存加速技术，i925X是利用降低CPU到Memory的latencies(延迟时间 )来提高效

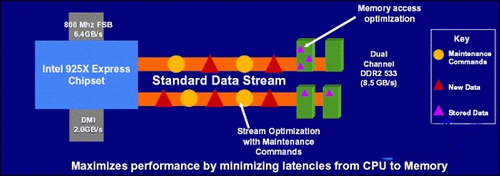

i925X内存优化原理图 率，在i925X与Memory间的数据流(data stream)中，加入一些指令(command)， 这些指令可以重新排列实际资料在内存中的存放位置，以降低存取所需要的latency。所以在内存性能方面i925X是要强于i915P的。 不过据我们所知这次i915/925芯片组都采用的是相同的1210针脚的FCBGA封装，两者很有可能又是同一条生产线的产物，也就是我们仍有可能在i915P主板上使用到破解后的内存加速技术。针对这点INTEL特意宣称，已经采取了硬件技术来防止此类事件的出现，最终结果如何，这就要INTEL和厂商的斗智斗力了。

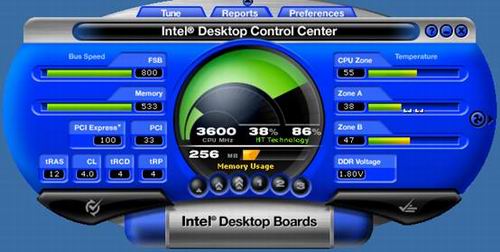

INTEL新版桌面控制软件 在超频上面，INTEL也在i915/925芯片组上作了限制，我们知道正常情况下，时钟发生器PLL在系统初始化的时候就会锁定存储在BIOS中的系统频率，但是它并没有锁定其内部限制频率，而INTEL巧妙的将时钟发生器PLL与北桥芯片初始化信号关联了起来，当CPU频率超出原有频率10%左右的时候，时钟发生器PLL 将会重新被设置并锁定频率。这个消息对超频爱好者可是一个比较大的打击，不过道高一尺魔高一丈，目前华硕和技嘉已经宣布部分破解了这个限制。通过一些硬件修改，可以超越限制来控制PLL，可以把超频上限提升到原频率的15%到20%，但即使这样，对于使用液氮的极限超频也是一大障碍，也许今后我们将很难看到超频奇迹了。 由于LGA775 Prescott处理器和PCI Express显卡都是耗电大户，INTEL也更改了i915/925使用的电源接口，将原来的20PIN电源接口改为24PIN电源接口，不过只要用户的电源质量过硬，输出的电流足够大，仍然可以使用原有的20PIN电源，不存在什幺兼容问题。

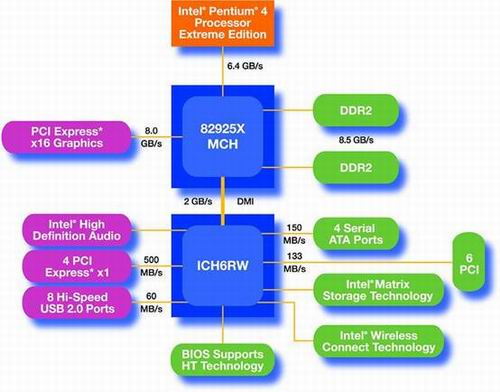

i925X规格：支持LGA775 Prescott处理器，800MHz前端总线，DDR II 533/400内存，支持新的内存优化技术，支持ECC、PCI、PCI Express x16和x1界面，采用ICH6系列南桥，提供8个USB 2.0端口，1个ATA66/100界面和4个串行ATA端口等。 |
